[Produktempfehlung] Das Schneidwerkzeug für Industrierohrleitungen – Plattenschieber

Produkteinführung

Unter rauen Arbeitsbedingungen mit Partikeln, Fasern und Schlammmedien, wie z. B. im Bergbau, in der Papierherstellung, in der Abwasserbehandlung, in der chemischen Industrie und bei der Entaschung von Kraftwerken, neigen herkömmliche Ventile zu Blockaden, Undichtigkeiten und erfordern eine sperrige Installation. Im Gegensatz dazu zeichnet sich der Plattenschieber durch eine ultradünne Struktur, eine starke Schneidleistung und ein Anti-Ablagerungs-Design aus, was ihn zum bevorzugten Absperrventil für derart komplexe Betriebsumgebungen macht.

Technische Parameter

• Design- und Fertigungsstandard: MSS SP-81-2006
• Größenbereich: DN50~DN800
• Flanschverbindungsstandard: WCB, CF8, CF3, CF8M, CF3M
• Betriebsdruck: DN50~DN250 10 Bar, DN300~DN450 7 Bar, DN500~DN600 4 Bar, DN700~DN1200 2 Bar, DN1400~DN2000 1 Bar

Produkteinführung: Precision cast knife gate, reliable on-off.

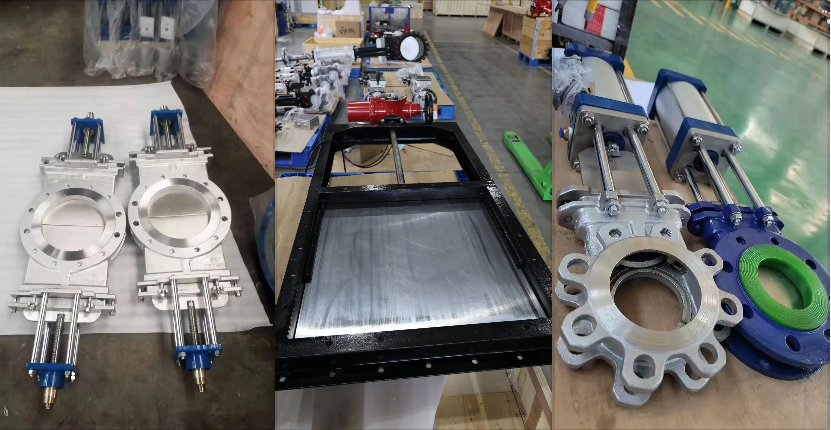

Produkttypen von Messerschiebern

Je nach Struktur, Betätigungs- und Dichtungsform sind mehrere Typen erhältlich, um den unterschiedlichen Arbeitsbedingungen gerecht zu werden:

Nach Struktur

• Messerschieber mit offenem Rahmen: Mit freiliegender Spindel zur einfachen visuellen Positionsanzeige des offenen und geschlossenen Status.
• Geschlossener Plattenschieber: Integrierte Spindelkonstruktion, staubdicht und feuchtigkeitsbeständig, ideal für raue Umgebungen.

Nach Betätigungsmodus

• Manueller Messerschieber: Betrieb per Handrad oder Kegelradgetriebe, kostengünstig und einfach zu bedienen.
• Pneumatischer Plattenschieber: Zylinderbetrieben mit schneller Reaktion, explosionsgeschützter Leistung, geeignet für automatisierte Systeme.
• Elektrischer Plattenschieber: Ausgestattet mit elektrischem Stellantrieb, der Fernbedienung und Positionsrückmeldung unterstützt.

Nach Dichtungstyp

• Weiche Dichtung: Verwendet Gummi-/Fluorkautschukmaterial mit ausgezeichneter Dichtheit, anwendbar für mittlere und niedrige Drücke.
• Harte Dichtung: Hartmetallbeschichtet, verschleißfest und hochtemperaturbeständig, perfekt für partikelbeladene Medien. Erhältlich als einseitige Dichtung und bidirektionale Dichtung, um verschiedene Rohrleitungsanforderungen zu erfüllen.

Anwendungsszenarien: Warum einen Plattenschieber wählen?

Der Plattenschieber ist ein spezielles Absperrventil für verunreinigungshaltige Medien. Sein Anschnitt mit scharfen Schneidkanten kann Fasern und Schlamm effizient abscheren und ist somit ideal für Rohrleitungen mit großem Durchmesser und niedrigem Druck.

Typische anwendbare Branchen

• Bergbau und Energie: Kohlewaschschlamm, Asche- und Schlackenschlamm, Abraumtransport
• Papier- und Zellstoffherstellung: Zellstoff mit hoher und niedriger Konsistenz, Siebwassersystem
• Chemikalien- und Umweltschutz: Viskoses Harz, Küchenabfälle, Staubmaterialien
• Pulverförderung: Durchflussabschaltung für Getreide, Futtermittel und chemisches Pulver
• Abwasserbehandlung: Abwasser aus Schlamm, Schmutz und Schwebstoffen

Kernvorteile

• Minimaler Strömungswiderstand: Ventilkörper ohne Hohlraum, keine Materialansammlung während der Schieberbewegung, wodurch ein gleichmäßiger Mediumfluss gewährleistet ist.
• Leistungsstarke Schneidleistung: Die abgeschrägte Schneidkante am Anschnitt schneidet Fasern und Schlamm effektiv ab, um ein Verklemmen und Verstopfen zu verhindern.
• Leichte Struktur: 20–30 % leichter als herkömmliche Absperrschieber, wodurch Installationsraum und Rohrleitungslast gespart werden.
• Zuverlässige Dichtungsleistung: Erhältlich als Weichdichtung/Hartdichtung und bidirektionale Dichtung, anpassbar an verschiedene Druck- und korrosive Arbeitsbedingungen.
• Flexible Betätigungsoptionen: Manuelle, elektrische und pneumatische Typen sind optional und erfüllen die Anforderungen an den Betrieb vor Ort und die automatische Fernsteuerung.

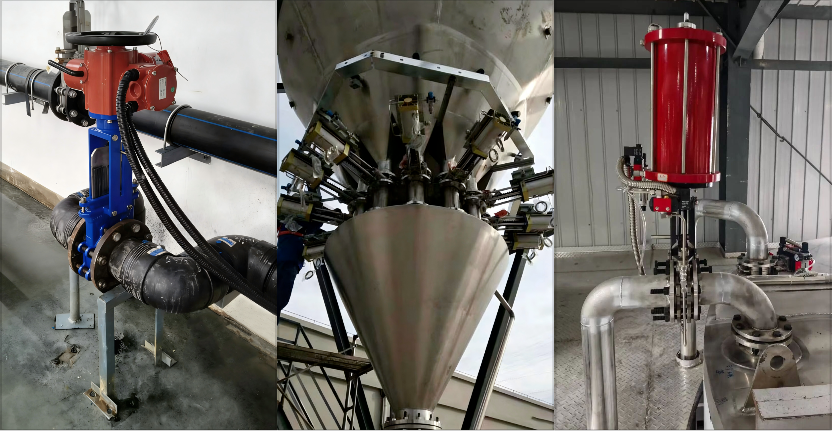

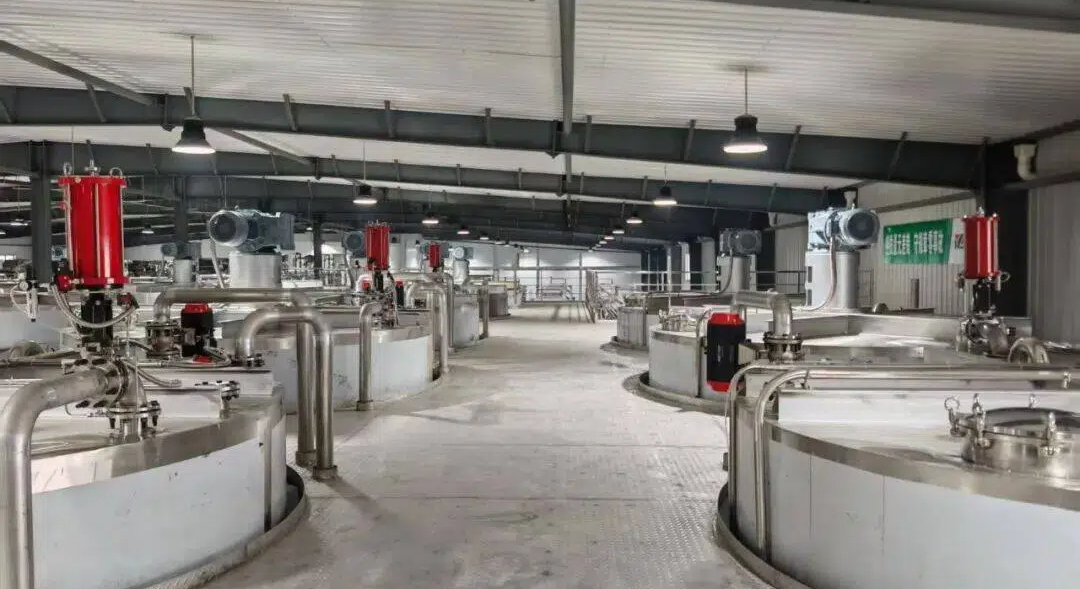

Vor-Ort-Fall: Stabiler Betrieb

Pneumatische Plattenschieber zeichnen sich durch schnelles Öffnen und Schließen, hervorragende Scherleistung und hervorragende Antiblockierfähigkeit aus und werden in verschiedenen Industriebereichen häufig eingesetzt. In der Tierhaltung eignen sie sich gut für die Güllebehandlung sowie die Futter- und Pulverförderung und bieten zuverlässige Abdichtung und stabilen Betrieb. In der Harzindustrie verarbeitet der pneumatische Plattenschieber hochviskose und anhaftende Medien und sorgt für eine reibungslose Abschaltung und leckagefreie Steuerung. Bei Projekten zur Behandlung von Küchenabfällen verwaltet es effizient komplexe Medien mit reichlich Fasern und Kleinteilen und sorgt so für einen stabilen Betrieb von Zerkleinerungs-, Press- und Fördersystemen. Das Unternehmen bedient die Biotechnologie, die Lebensmittelherstellung, führende Agrarunternehmen und andere Sektoren, bietet stabile und zuverlässige Lösungen zur Flüssigkeitskontrolle für verschiedene schwierige Arbeitsbedingungen und genießt bei globalen Kunden hohe Anerkennung.

Auswahl und Empfehlungen

Wie wählt man das richtige Ventil aus?

• Medieneigenschaften: Für Medien, die Partikel oder Fasern enthalten, wird eine harte Dichtung bevorzugt. Wählen Sie für korrosive Medien Edelstahl oder fluorbeschichtete Materialien.
• Steuerungsanforderungen: Für automatisierte Bedingungen werden pneumatische oder elektrische Typen (mit Positionsrückmeldung) empfohlen. Handrad oder Kegelradgetriebe für manuelle Bedienung.
• Arbeitsdruck: Scheibenschieberventile sind speziell für Rohrleitungen mit großem Durchmesser und niedrigem Druck konzipiert, um ein schwieriges Öffnen und Schließen zu vermeiden.
• Installationsumgebung: Wafer-Struktur für begrenzten Installationsraum; Typ mit verdecktem Schaft für staubige und feuchte Arbeitsbedingungen.

Tägliche Wartungsrichtlinien

• Installationsspezifikationen: Eine vertikale Installation wird empfohlen. Für die Größen DN≥800 sind starre Stützen vorzusehen. Bestätigen Sie die Durchflussrichtung des Mediums und ziehen Sie die Schrauben diagonal und gleichmäßig an.
• Hinweise zum Betrieb: Führen Sie bei elektrischen und pneumatischen Ventilen zunächst einen Tipp-Testbetrieb durch, um Stoßschäden durch zu hohe Betriebsgeschwindigkeit zu vermeiden.
• Regelmäßige Wartung: Inspizieren Sie regelmäßig Dichtflächen, Packungen und Befestigungselemente. Manuelle Mechanismen regelmäßig schmieren.
• Lagerungsanforderungen: Bei längerer Lagerung das Ventil vollständig geöffnet halten und an einem trockenen und gut belüfteten Ort aufbewahren, um Rost und Korrosion zu vermeiden.

Warum sollten Sie sich für das VATTEN-Ventil entscheiden?

Auf dem Ventilmarkt mit starker Homogenisierung liegt der Grund, warum sich unsere Plattenschieber auszeichnen können, im Kern von „kontrollierbarer Qualität und durchdachtem Service“:

• Strenge Qualitätskontrolle: Jedes Ventil wird einer 100-prozentigen Prüfung unterzogen, um eine 100-prozentige Qualifizierung sicherzustellen, bevor es das Werk verlässt.
• Maßgeschneiderter Service: Wir können exklusive Materialien und Strukturen je nach Arbeitsbedingungen, Kaliber und Druckstufe anpassen, um sie an nicht standardmäßige Szenarien anzupassen.
• Hochwertiger Service: Ein professionelles technisches Team bietet individuelle Beratung bei Auswahl und Installation, regelmäßige Rückbesuche und Wartung, um Sorgen und Probleme zu lösen.
• Kosteneffizienz: Im Vergleich zu importierten Produkten bietet es mehr Preisvorteile. Für die industrielle Produktion ist die Wahl des richtigen Ventils die halbe Mühe!

Wenn Sie unter Problemen wie Mediumverstopfung, Ventilverschleiß und Dichtungsversagen leiden und einen Messerschieber benötigen, der für komplexe Arbeitsbedingungen geeignet, sorgenfrei und langlebig ist, können Sie sich gerne an uns wenden!

Das professionelle Team von VATTEN Valve bietet Ihnen freie Auswahl und maßgeschneiderte Lösungen und stellt sicher, dass jeder Zentimeter der Pipeline stabil und effizient funktionieren kann!
