Erklärung von Φ，DN，Zoll(")

Zoll ( " ) ::

Der Zoll („Zoll“) ist eine gängige Spezifikationseinheit im amerikanischen System, die für Stahlrohre, Ventile, Flansche, Bögen, Pumpen, T-Stücke usw. verwendet wird. Eine Spezifikation könnte beispielsweise 3“ sein.

Der Begriff „Zoll“ (abgekürzt „in“) bedeutete im Niederländischen ursprünglich „Daumen“, wobei ein Zoll die Länge eines Daumengelenks war. Natürlich variiert die Länge des Daumens einer Person natürlich. Im 14. Jahrhundert führte König Edward II. von England den „Standard Legal Inch“ ein. Es wurde definiert als die Länge der drei größten Gerstenkörner von der Mitte einer Gerstenähre, aneinandergereiht.

Im Allgemeinen ist 1" = 2,54 cm = 25,4 mm.

DN:

DN ist eine gängige Spezifikationseinheit im chinesischen und europäischen System und wird in ähnlicher Weise zur Bezeichnung der Spezifikationen von Rohren, Ventilen, Flanschen, Rohrverbindungsstücken und Pumpen verwendet, z. B. DN300.

DN bezeichnet den Nenndurchmesser eines Rohres (auch Nennbohrung genannt). Es ist wichtig zu beachten, dass es sich dabei weder um den Außendurchmesser noch um den Innendurchmesser handelt, sondern um einen Durchschnittswert zwischen beiden, den sogenannten mittleren Innendurchmesser.

Φ:

Φ ist ein universelles Symbol, das den Außendurchmesser von Rohren, Bögen, Rundstahl und anderen Materialien angibt und auch als Durchmesser bezeichnet werden kann. Beispielsweise bezieht sich Φ609,6 mm auf einen Außendurchmesser von 609,6 mm. Dieses Symbol wird häufig in Ventilanwendungen verwendet, insbesondere für Klemmverbindungen.

Verbindung zwischen den Dreien

Erstens haben „ und DN nahezu identische Bedeutungen, da beide im Wesentlichen die Nennbohrung darstellen und die Größe der Spezifikation angeben. Φ dient dazu, die beiden zu kombinieren.

Beispiel: Wenn ein Stahlrohr als DN250 angegeben ist, würde dasselbe Rohr mit 10 Zoll in Zoll gekennzeichnet sein. Gibt es einen Zusammenhang zwischen ihnen?

Die Antwort ist ja. Im Allgemeinen können Sie Ganzzoll-Abmessungen durch Multiplikation mit 25 in DN umrechnen. Beispiel:

1" × 25 = DN25 2" × 25 = DN50 4" × 25 = DN100

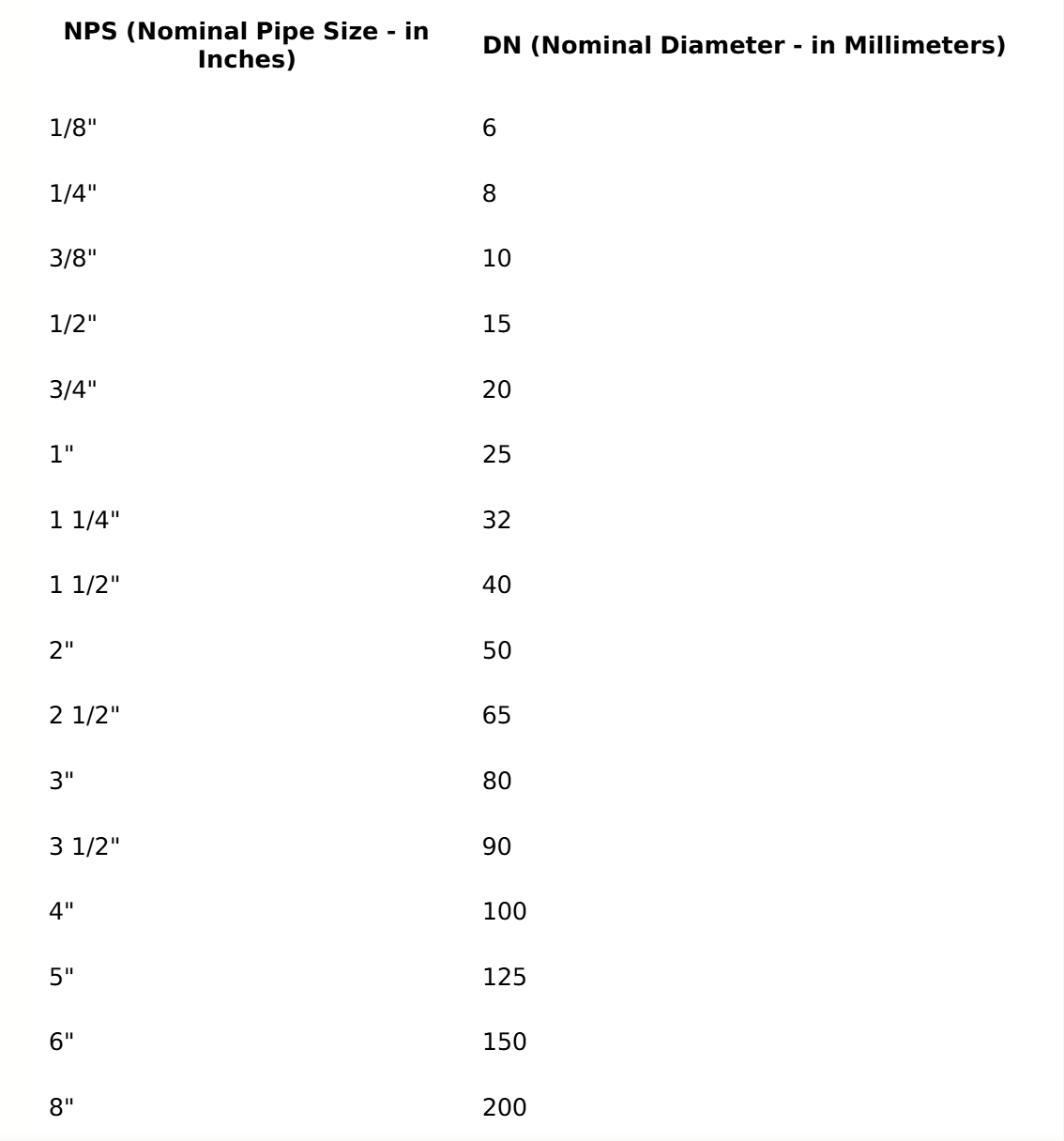

Es gibt jedoch Ausnahmen. Beispiel: 3" × 25 = 75, was auf DN80 gerundet wird. Es gibt auch Zollmaße mit Brüchen oder Dezimalzahlen wie 1/2", 3/4", 1-1/4", 1-1/2", 2-1/2", 3-1/2", Diese können nicht auf diese Weise berechnet werden, aber die Berechnungen sind ungefähr gleich, es handelt sich größtenteils um Standardwerte :

1/2"=DN15

3/4"=DN20

1-1/4"=DN32

1-1/2"=DN40

2-1/2"=DN65
