Warum normalerweise geschlossene Kontakte für Not-Aus-Drucktasten verwendet werden

Not-Aus-Druckknopf: Einführung

In jeder Industrieanlage ist Sicherheit wichtig und Pflicht. Maschinen rotieren mit hoher Geschwindigkeit, Pumpen erzeugen Druck, Förderbänder bewegen schwere Materialien und automatisierte Systeme arbeiten kontinuierlich. In solchen Umgebungen kann selbst ein kleiner Fehler zu schweren Verletzungen oder Sachschäden führen.

Deshalb ist jede Maschine mit ausgestattet einen Not-Aus-Knopf . Wenn etwas Unerwartetes passiert, muss der Bediener in der Lage sein, die Maschine sofort und sicher anzuhalten.

Eine häufige Frage von Studenten und Technikern lautet: Warum wird für einen Not-Aus-Druckknopf immer ein Öffnerkontakt (NC) anstelle eines Schließerkontakts (NO) verwendet?

Die Antwort liegt in der Sicherheitslogik, dem ausfallsicheren Design und der Fehlererkennung.

Lassen Sie uns dies Schritt für Schritt verstehen.

NC- und NO-Kontakte verstehen

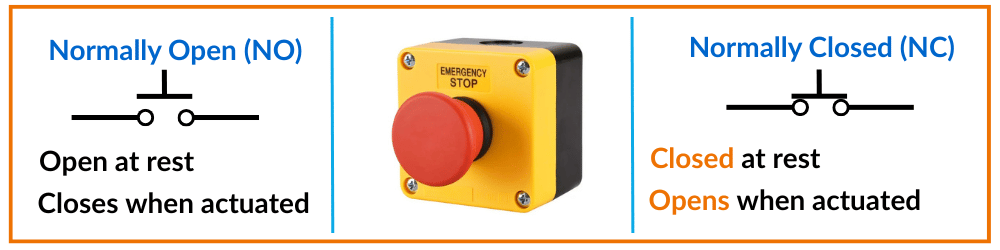

Ein Druckknopf kann zwei grundlegende Kontakttypen haben: Normalerweise geschlossen und Normalerweise offen.

In einem Normalerweise geschlossen (NC) Kontakt bleibt der Stromkreis geschlossen, wenn die Taste nicht gedrückt wird. Der Strom fließt normal. Beim Drücken der Taste öffnet sich der Kontakt und unterbricht den Stromkreis.

In einem Normalerweise offen (NO) Kontakt bleibt der Stromkreis geöffnet, wenn die Taste nicht gedrückt wird. Strom fließt nur, wenn die Taste gedrückt wird.

Dieser einfache Unterschied spielt eine große Rolle im Sicherheitsverhalten.

Um dies zu visualisieren:

1. Der Öffnerkontakt ermöglicht den Stromfluss während des ordnungsgemäßen Betriebs.
2. Durch Drücken der Taste wird der Strom unterbrochen.
3. Der Schließerkontakt blockiert den Strom im Normalzustand.
4. Durch Drücken der Taste kann Strom fließen.

Für eine Notbremsung , Unterbrechung des Stroms ist das, was Sicherheit bringt.

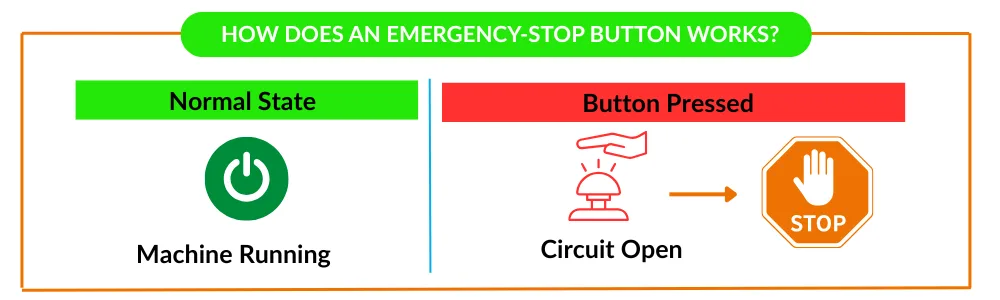

So funktioniert ein Not-Aus-Schaltkreis

Stellen wir uns einen Motor vor, der in einer Produktionslinie läuft.

Im Normalbetrieb bleibt der Not-Aus-Öffnerkontakt geschlossen, sodass die Steuerspannung die Schützspule erreichen kann. Der Motor läuft weiter.

Wenn der Not-Aus-Taster gedrückt wird:

1. Der Öffnerkontakt öffnet sofort.
2. Der Steuerstromkreis wird unterbrochen.
3. Das Schütz fällt ab.
4. Die Stromversorgung des Motors wird unterbrochen.
5. Die Maschine stoppt sofort.

Diese direkte Unterbrechung gewährleistet eine schnelle Reaktion und eine zuverlässige Abschaltung. Die Logik ist einfach und hängt nicht von Software oder Programmierung ab.

Ausfallsicheres Verhalten – das wichtigste Sicherheitsprinzip

Ausfallsicheres Design bedeutet, dass das System bei einem Ausfall automatisch in einen sicheren Zustand wechselt, anstatt den Betrieb fortzusetzen.

Verwendung von Öffnerkontakten in einem Not-Aus Die Schaltung unterstützt auf natürliche Weise das Fail-Safe-Verhalten.

Betrachten Sie diese realen Szenarien:

1. Ein Kabel bricht aufgrund von Vibration oder Alterung.
2. Im Bedienfeld löst sich eine Klemme.
3. Ein Druckknopfkontakt fällt mechanisch aus.
4. Ein Stecker wird durch Feuchtigkeit oder Staub beschädigt.

In einemll these cases, the NC circuit opens — exactly the same as pressing the emergency stop button. The machine stops automatically.

Dies gewährleistet:

1. Fehler werden nicht versteckt.
2. Ein unsicherer Betrieb wird verhindert.
3. Durch die Wartung können Probleme schnell erkannt werden.
4. Die Sicherheit des Personals ist gewährleistet.

Würden NO-Kontakte verwendet, würden viele dieser Ausfälle unbemerkt bleiben, bis ein tatsächlicher Notfall eintritt.

Sofortige Abschaltung in Notsituationen

In gefährlichen Situationen ist die Reaktionszeit entscheidend. Der Not-Aus muss die Stromzufuhr unverzüglich unterbrechen.

NC-Logik bietet diesen Vorteil:

1. Im Normalzustand steht der Stromkreis bereits unter Spannung.
2. Durch Öffnen des Kontakts wird die Stromversorgung sofort unterbrochen.
3. Es besteht keine Abhängigkeit von der Signalerzeugung oder dem Schließen von Kontakten.
4. Die mechanische Unterbrechung ist schneller und zuverlässiger.

Dies gewährleistet ein sofortiges Stoppen auch bei einem Ausfall der Steuerlogik oder SPS-Software.

Einfache Fehlerüberwachung und -diagnose

Ein weiterer praktischer Vorteil der NC-Not-Aus-Verkabelung ist die einfache Überwachung.

Moderne Schalttafeln verbinden Not-Aus-Schleifen häufig mit SPS-Eingängen oder Sicherheitsrelais. Sollte sich der Stromkreis unerwartet öffnen, erkennt das System dies sofort.

Dies ermöglicht:

1. Alarmierung bei Verdrahtungsfehlern.
2. Vorbeugende Wartungsmaßnahmen.
3. Schnellere Fehlerbehebung.
4. Reduzierte Ausfallzeiten und verbesserte Zuverlässigkeit.

Ein gesundes Sicherheitssystem muss seine eigene Integrität kontinuierlich überprüfen. Öffnerkontakte machen dies möglich.

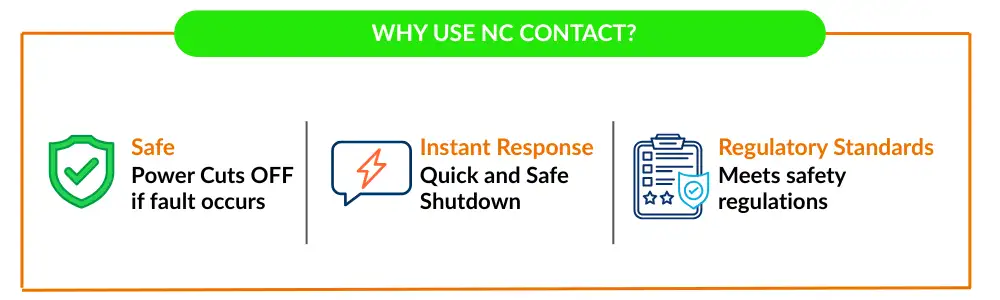

Warum Sicherheitsstandards Öffnerkontakte bevorzugen

Arbeitsschutznormen betonen:

1. Ausfallsicheres Verhalten.
2. Fähigkeit zur Fehlererkennung.
3. Vorhersehbares Abschaltverhalten.
4. Hardwarebasierte Sicherheit, wann immer möglich.

Öffnerkontakte erfüllen selbstverständlich alle diese Anforderungen. Aus diesem Grund verwenden Not-Aus-Geräte, Schutztürschalter und Verriegelungen fast immer NC-Logik.

Diese Konsistenz hilft Ingenieuren, einheitliche Sicherheitsarchitekturen für alle Anlagen zu entwerfen.

Warum normalerweise offene Kontakte für Not-Aus unsicher sind

Die Verwendung von Schließerkontakten für Not-Aus birgt versteckte Risiken.

Lassen Sie uns verstehen, warum:

1. Wenn ein Draht bricht, bleibt der Stromkreis offen, was für das System normal erscheint.
2. Der Fehler bleibt unbemerkt.
3. Im Notfall kann es sein, dass das Drücken der Taste die Maschine nicht anhält.
4. Bediener können davon ausgehen, dass die Sicherheit gewährleistet ist, während die Maschine weiter läuft.

Dies macht den Zweck einer Notbremsung überhaupt zunichte.

Schließerkontakte eignen sich für Befehlsaktionen wie Start, Reset oder Quittierung, nicht für Sicherheitsunterbrechungen.

Logische Ansicht eines typischen Not-Aus-Schaltkreises

In einem basic control circuit:

1. Der Stromfluss erfolgt über den NC-Not-Aus-Kontakt.
2. Der Kontakt speist das Steuerrelais oder die Schützspule.
3. Ein Startknopf aktiviert den Stromkreis.
4. Das Relais hält den Betrieb über einen Haltekontakt aufrecht.

Wenn der Not-Aus-Schalter öffnet:

1. Die Steuerspannung wird entfernt.
2. Das Relais fällt sofort ab.
3. Motorleistung wird unterbrochen.
4. Maschine stoppt sicher.

Selbst wenn die SPS-Logik einfriert oder die Software ausfällt, funktioniert der festverdrahtete Not-Aus-Schalter weiterhin unabhängig.

Redundanz durch zwei NC-Kontakte

Viele industrielle Not-Aus-Taster verfügen über zwei Öffnerkontakte.

Dies erhöht die Sicherheit weiter:

1. Ein Kontakt speist Kanal A eines Sicherheitsrelais.
2. Der zweite Kontakt speist Kanal B.
3. Für den Betrieb müssen beide Kanäle übereinstimmen.
4. Jede Nichtübereinstimmung löst eine Abschaltung und eine Fehleranzeige aus.

Dieses Zweikanal-Design unterstützt höhere Sicherheitsintegritätsstufen.

Häufige Feldfehler, die es zu vermeiden gilt

Auch bei guten Designstandards passieren immer noch Fehler:

1. Verdrahtung NO statt NC bei der Installation.
2. Umgehen des Notstopps zum Testen und Vergessen der Wiederherstellung.
3. Schlechtes Anziehen der Klemmen führt zu zeitweiligen Fehlern.
4. Verwendung minderwertiger Druckknöpfe.
5. Ignorieren von Alarmmeldungen von Sicherheitsschaltkreisen.

Regelmäßige Inspektionen und Schulungen helfen, diese Probleme zu vermeiden.

Was lernen wir heute?

Der Not-Aus-Taster ist eines der wichtigsten Sicherheitsgeräte in jedem Industriesystem. Die Verwendung von Öffnerkontakten gewährleistet einen ausfallsicheren Betrieb, eine schnelle Reaktion, eine einfache Fehlererkennung und die Einhaltung von Sicherheitsstandards.

Sobald diese Logik klar verstanden ist, wird klar, warum Öffnerkontakte in Sicherheitsstromkreisen immer bevorzugt werden. Es handelt sich nicht nur um eine Konvention, sondern um eine grundlegende Sicherheitsphilosophie.

Für anyone working in instrumentation, automation, maintenance, or design, mastering emergency stop logic is an essential professional skill.
