11 Ventilantriebstypen: Funktionsprinzipien und industrielle Anwendungen

Ventilantriebstypen: Einführung

In Industrieanlagen gibt es überall Ventile, die den Durchfluss, den Druck, die Temperatur und die Richtung von Flüssigkeiten steuern.

Aber ein Ventil allein kann nicht alleine funktionieren. Es benötigt einen Antriebsmechanismus, um es zu öffnen, zu schließen oder genau zu positionieren. Dieser Antriebsmechanismus wird als Ventilantrieb bezeichnet.

Ventilantriebe wandeln Energie aus Luft, Elektrizität, Hydraulikflüssigkeit oder manueller Kraft in mechanische Bewegung um. Die Wahl des richtigen Aktuators wirkt sich direkt auf die Prozesssicherheit, Reaktionszeit, Genauigkeit und Zuverlässigkeit aus.

In diesem Artikel erklären wir die gängigsten Ventilantriebstypen, wie sie funktionieren und wo sie in realen industriellen Anwendungen eingesetzt werden.

Was ist ein Ventilantrieb?

Ein Ventilantrieb ist ein Gerät, das ein Ventil in eine gewünschte Position bewegt. Die Bewegung kann linear (auf und ab) oder rotatorisch (Vierteldrehung oder Mehrfachdrehung) sein.

Stellantriebe ermöglichen die automatische, ferngesteuerte oder sichere Betätigung von Ventilen an Orten, an denen eine manuelle Betätigung nicht praktikabel ist.

In modernen Anlagen sind Aktuatoren für die Automatisierung, Sicherheitsverriegelungen, Notabschaltsysteme und präzise Durchflussregelung unerlässlich.

Warum die Auswahl des Ventilantriebs wichtig ist

Die Auswahl des falschen Aktuators kann zu langsamer Reaktion, Instabilität der Steuerung oder sogar zu Geräteschäden führen. Die Auswahl des Aktuators hängt von mehreren Faktoren ab:

1. Ventiltyp und -größe
2. Erforderliches Drehmoment oder Schub
3. Betriebsgeschwindigkeit
4. Ausfallsichere Anforderungen
5. Gefährlicher oder ungefährlicher Bereich
6. Verfügbarkeit von Luft-, Strom- oder Hydraulikversorgung

Das Verständnis der Antriebstypen hilft Ingenieuren und Technikern, kostspielige Fehler bei Konstruktion und Wartung zu vermeiden.

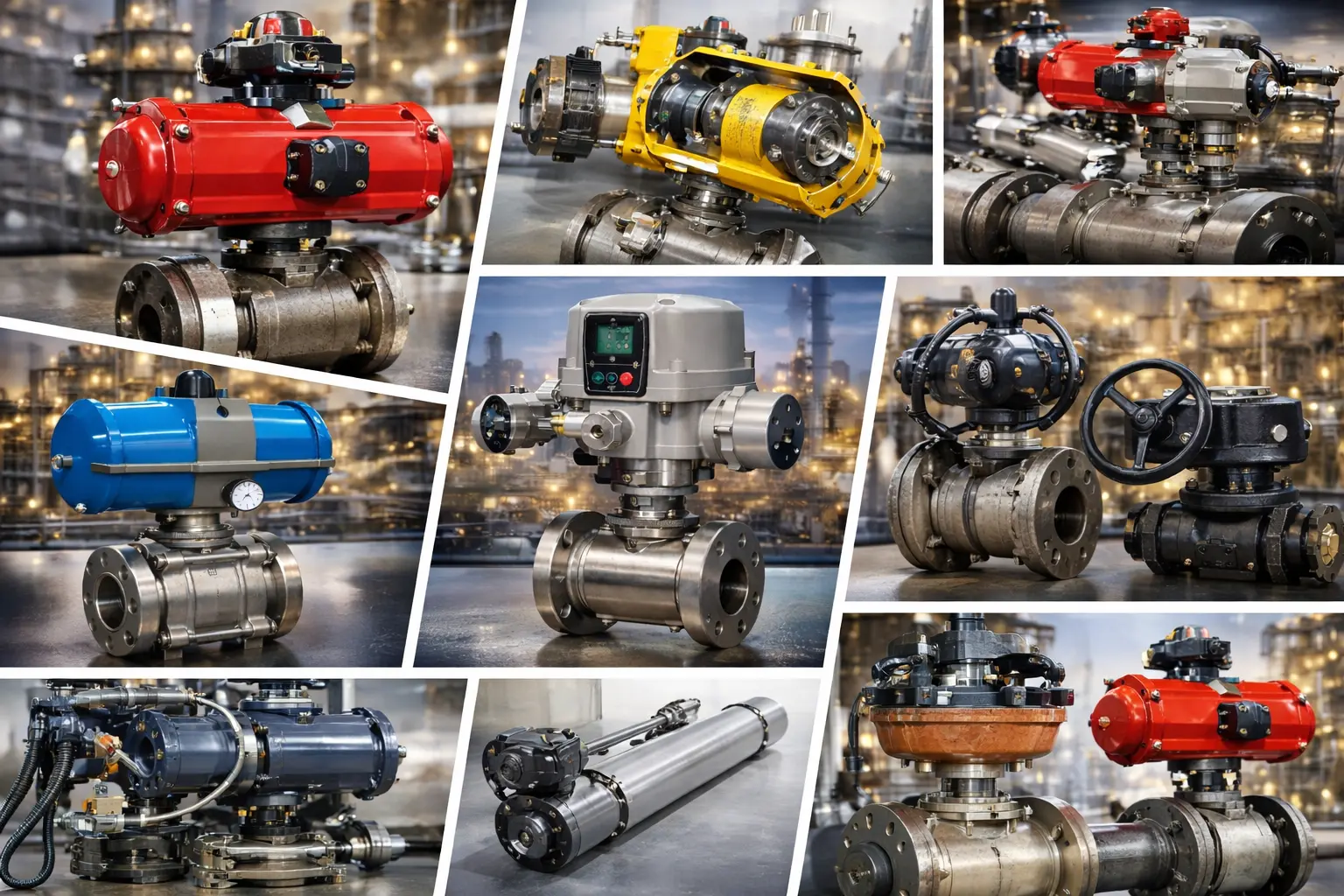

Ventilantriebstypen

1. Pneumatischer Aktuator

Stromquelle: Druckluft

Pneumatikantriebe nutzen Luftdruck, um einen Kolben oder eine Membran zu bewegen. Wenn Luft zugeführt wird, entsteht eine Kraft, die eine lineare oder rotierende Bewegung erzeugt.

Diese Aktuatoren sind beliebt, da Druckluft in Industrieanlagen weit verbreitet ist. Sie bieten eine schnelle Reaktion und einen einfachen Aufbau.

Häufige Anwendungen:

Schnellschaltende Ein-/Aus-Ventile, Regelventile, Öl- und Gasanlagen, chemische Industrie, Wasseraufbereitungssysteme, gefährliche Umgebungen, in denen elektrische Geräte eingeschränkt sind.

2. Hydraulischer Aktuator

Stromquelle: Unter Druck stehende Hydraulikflüssigkeit

Hydraulische Aktuatoren arbeiten mit inkompressibler Flüssigkeit, wodurch sie extrem hohe Kräfte erzeugen können. Ein hydraulischer Kolben bewegt sich, wenn unter Druck stehende Flüssigkeit in den Zylinder gelangt.

Sie sind ideal für große Ventile, bei denen pneumatische Antriebe nicht genügend Drehmoment oder Schub liefern können.

Häufige Anwendungen:

Hochleistungsventile, Offshore-Plattformen, Schiffssysteme, Kraftwerke, Absperrventile für große Rohrleitungen.

3. Elektrischer Aktuator

Stromquelle: Strom

Elektrische Stellantriebe verwenden einen Elektromotor in Kombination mit Zahnrädern oder Schraubenmechanismen, um das Ventil zu bewegen. Sie ermöglichen eine präzise Positionierung und lassen sich leicht in Steuerungssysteme integrieren.

Im Gegensatz zu pneumatischen Antrieben benötigen elektrische Antriebe keine Luftversorgung und eignen sich daher für abgelegene Standorte.

Häufige Anwendungen:

HVAC-Systeme, Wasserverteilungsnetze, automatisierte Produktionsanlagen, Fernbedienung von Ventilen, präzise Drosselsteuerung.

4. Manueller Aktuator

Stromquelle: Menschliche Anstrengung

Manuelle Antriebe werden über Handräder, Hebel oder Getriebe betätigt. Sie sind einfach, zuverlässig und benötigen keine externe Stromversorgung.

Obwohl Automatisierung weit verbreitet ist, bleiben manuelle Aktuatoren für Sicherungs- und Isolationszwecke wichtig.

Häufige Anwendungen:

Versorgungsleitungen, Notbetrieb, selten betätigte Ventile, Wartungsbypassleitungen.

5. Federrückstellantrieb

Stromquelle: Pneumatisch, hydraulisch oder elektrisch mit Feder

Stellantriebe mit Federrückstellung verfügen über eine interne Feder, die das Ventil automatisch in eine vordefinierte Position bewegt, wenn die Strom- oder Luftversorgung ausfällt.

Diese ausfallsichere Aktion ist in sicherheitsrelevanten Anwendungen von entscheidender Bedeutung.

Häufige Anwendungen:

Notabschaltventile, Brandschutzsysteme, Brenngasabsperrung, sicherheitstechnische Systeme (SIS).

6. Scotch-Yoke-Aktuator

Stromquelle: Pneumatisch oder hydraulisch

Scotch-Yoke-Aktuatoren wandeln mithilfe eines Jochmechanismus eine lineare Kolbenbewegung in eine Drehbewegung um. Sie liefern ein sehr hohes Drehmoment am Anfang und am Ende des Ventilhubs.

Diese Drehmomentcharakteristik macht sie ideal für große Vierteldrehungsventile.

Häufige Anwendungen:

Große Kugelhähne, Absperrklappen, Pipeline-Isolierung, Öl- und Gasübertragungsleitungen.

7. Zahnstangenantrieb

Stromquelle: Pneumatisch oder hydraulisch

Bei Zahnstangenantrieben treiben Kolben eine Zahnstange an, die ein Ritzel dreht. Dieses Design sorgt für eine gleichmäßige und ausgewogene Drehbewegung.

Sie sind kompakt, leicht und einfach zu installieren.

Häufige Anwendungen:

Kleine bis mittelgroße Kugelhähne, Kükenhähne, Absperrklappen in automatisierten Prozesslinien.

8. Linearantrieb

Stromquelle: Elektrisch, pneumatisch oder hydraulisch

Linearantriebe bewegen den Ventilschaft in einer geradlinigen Bewegung. Sie werden üblicherweise bei Ventilen verwendet, die eine Hebe- oder Druckbewegung anstelle einer Drehung erfordern.

Sie sorgen für eine genaue Positionierung und stabile Steuerung.

Häufige Anwendungen:

Regelventile, Durchgangsventile, Absperrschieber, Füllstandsregelungsanwendungen in der Prozessindustrie.

9. Drehantrieb

Stromquelle: Elektrisch, pneumatisch oder hydraulisch

Drehantriebe erzeugen eine Drehbewegung. Abhängig von den Ventilanforderungen können sie eine Vierteldrehung oder eine Mehrfachdrehung sein.

Sie werden häufig in automatisierten Ventilsystemen eingesetzt.

Häufige Anwendungen:

Kugelhähne, Kükenhähne, Absperrklappen in der industriellen Automatisierung und Versorgung.

10. Elektrohydraulischer Aktuator

Stromquelle: Strom and hydraulic fluid

Elektrohydraulische Aktuatoren kombinieren Elektromotoren mit hydraulischen Systemen. Der Motor erzeugt intern Hydraulikdruck, sodass keine externen Hydraulikleitungen erforderlich sind.

Sie bieten sowohl hohe Kraft als auch präzise Kontrolle.

Häufige Anwendungen:

Offshore-Plattformen, abgelegene Öl- und Gasanlagen, Notabschaltventile, kritische Isolationsaufgaben.

11. Membranantrieb

Stromquelle: Pneumatisch oder hydraulisch

Membranantriebe nutzen eine flexible Membran, um Druck in lineare Bewegung umzuwandeln. Sie sorgen für einen reibungslosen und stabilen Betrieb, insbesondere bei Steuerungsanwendungen.

Sie werden üblicherweise mit Steuerventilen kombiniert.

Häufige Anwendungen:

Chemische Verarbeitung, pharmazeutische Anlagen, Lebensmittel- und Getränkeindustrie, Niederdruckkontrollsysteme.

Die 20 größten Hersteller von Ventilantrieben weltweit

Diese Hersteller stellen die am weitesten verbreiteten Ventilantriebslösungen in den Bereichen Öl und Gas, Energie, Wasser, Chemie und Industrieautomation dar.

Linear- vs. Rotationsaktuatoren

Linearantriebe bewegen den Ventilschaft gerade auf und ab und eignen sich daher für Durchgangs- und Schieberventile. Drehantriebe drehen die Ventilwelle und eignen sich daher ideal für Kugel-, Absperr- und Kükenventile.

Die Wahl zwischen Linear- und Rotationsventil hängt hauptsächlich von der Ventilkonstruktion und der erforderlichen Steuerwirkung ab.

Pneumatische vs. elektrische vs. hydraulische Aktuatoren

Pneumatische Antriebe sind schnell, einfach und sicher für explosionsgefährdete Bereiche. Elektrische Aktuatoren bieten präzise Steuerung und einfache Automatisierung. Hydraulische Aktuatoren bieten die höchste Kraft für Schwerlastanwendungen.

Jeder Typ hat seinen Platz und kein einziger Aktuator passt für alle Anwendungen.

Häufige Fehler bei der Aktuatorauswahl

Ein häufiger Fehler ist die Unterdimensionierung des Stellantriebs, was zu einem unvollständigen Ventilbetrieb führen kann. Ein weiteres Problem ist die Missachtung von Fail-Safe-Anforderungen, insbesondere in sicherheitskritischen Systemen. Auch Umweltbedingungen wie Temperatur, Korrosion und Gefahrenbereichsklassifizierung werden oft übersehen.

Die richtige Auswahl des Aktors verbessert die Zuverlässigkeit und senkt die Wartungskosten.

Was lernen wir heute?

Ventilantriebe sind ein wichtiger Bestandteil jedes industriellen Steuerungssystems. Das Verständnis verschiedener Ventilantriebstypen, ihrer Funktionsprinzipien und Anwendungen hilft Ingenieuren, Technikern und Studenten, fundierte Entscheidungen zu treffen.

Von einfachen manuellen Stellantrieben bis hin zu fortschrittlichen elektrohydraulischen Systemen dient jeder Stellantriebstyp einem bestimmten Zweck. Die Auswahl des richtigen Stellantriebs gewährleistet einen sicheren Betrieb, eine präzise Steuerung und langfristige Zuverlässigkeit von Ventilen in jedem industriellen Prozess.
