Rückschlagklappen: Die Kerntechnologie für unidirektionalen Fluss in Rohrleitungen

Die Rückschlagventil ist von grundlegender Bedeutung automatisches Ventil . Seine Hauptfunktion besteht darin, sicherzustellen, dass flüssige Medien in einem Rohrleitungssystem automatisch und effektiv nur in eine vorgegebene Richtung fließen Verhinderung jeglicher Form von Rückfluss oder Rückfluss . Dieses Ventil arbeitet vollständig unter Verwendung des Eigendrucks der Flüssigkeit und erfordert keine externe Stromversorgung oder manuelle Eingriffe, weshalb es als „Ein-Wege-Ventil“ bezeichnet wird.

I. Präzises Funktionsprinzip und Mechanismus

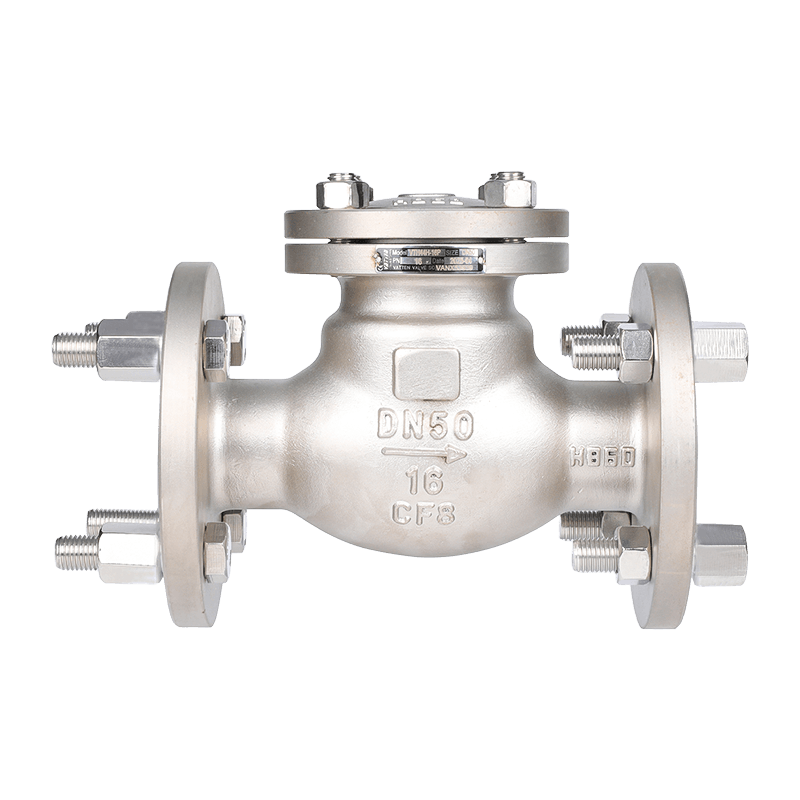

Die operational mechanism of the Swing Check Valve is based on the principles of fluid thrust and gravity.

1. Offener Zustand (Vorwärtsfluss): Wenn das Medium in normaler Richtung fließt, ist es kinetische Energie und Druck einen auf die Scheibe wirkenden Schub erzeugen. Sobald dieser Schub das Gewicht der Scheibe und die Reibung des Scharniers überwindet, schwingt die Scheibe auf Scharnierstift in Strömungsrichtung. Im vollständig geöffneten Zustand ist der Strömungsweg nahezu geradlinig, was der Flüssigkeit einen äußerst geringen Widerstand bietet.

2. Geschlossener Zustand (Rückwärtsströmungstendenz): Wenn die Pumpe stoppt, die Strömungsgeschwindigkeit abnimmt oder ein Rückströmungsversuch auftritt, verliert die Scheibe den Vorwärtsschub. Anschließend schwingt die Scheibe schnell und automatisch wieder auf die Scheibe zurück Sitz aufgrund der vereinten Kraft seiner Schwerkraft und die Gegendruck des Mediums . Je größer der Gegendruck ist, desto fester drückt die Scheibe gegen den Sitz, was zu einer zuverlässigeren Dichtleistung führt.

Verwurzelt in der deutschen Tradition der Präzisionsfertigung, Vatten Valve Group konzentriert sich weiterhin auf automatische Regelventile und hält sich dabei strikt an internationale Qualitätsstandards. Dieses Streben nach Präzision ist ein wesentlicher Bestandteil der Konstruktion und Herstellung kritischer Komponenten wie des Scharnierstifts und des Sitzes unserer Rückschlagventile und gewährleistet Langlebigkeit und zuverlässigen Betrieb.

II. Kernstruktur- und Komponentenanalyse

Während der Aufbau einer Rückschlagklappe einfach erscheint, hängt ihre Zuverlässigkeit vom synchronisierten Betrieb mehrerer Schlüsselkomponenten ab:

• Körper: Es dient als Hülle und Gerüst, hält dem Rohrleitungsdruck stand und ist mit dem System verbunden. Der Körper verfügt über ein Design mit geradem Durchfluss, um den Flüssigkeitswiderstand zu minimieren.
• Scheibe: Die core component that executes the opening and closing function. It’s connected by a Scharnierarm zum Ventil Scharnierstift , sodass es schwingen kann. Scheibenmaterialien müssen mit dem Fördermedium kompatibel sein.
• Sitzplatz: Die sealing surface inside the body that contacts the disc. The seat is often inlaid with wear-resistant or resilient materials to ensure a long-term, reliable seal.
• Scharnierstift: Die pivot point for the disc’s movement. The pin’s strength and precise positioning are critical for valve performance and durability.
• Motorhaube: Es dichtet den Innenraum ab und bietet eine Zugangsöffnung für die Wartung oder Inspektion der internen Komponenten.

Vatten Valve Group, ein weltweit bekanntes Unternehmen für industrielle Automatisierungsventile mit Ursprung im Saarland, Deutschland, ist auf die Forschung, Entwicklung und Herstellung von Kernprodukten wie automatischen Regelkugelhähnen, Absperrklappen und Regelventilen spezialisiert. Unser Fachwissen im Bereich der automatischen Steuerung stellt sicher, dass selbst unsere passiven Komponenten, wie Rückschlagventile, den höchsten Standards an Zuverlässigkeit und Materialintegrität entsprechen.

III. Technische Vorteile und Flüssigkeitseigenschaften

Die widespread adoption of the Swing Check Valve is driven by its unique product advantages:

• Extrem geringer Strömungswiderstand und Druckabfall: Wenn die Scheibe vollständig geöffnet ist, ist der Strömungsweg nahezu gerade. Dies führt zu einem extrem niedrigen Strömungswiderstandskoeffizienten, der für Rohrleitungssysteme mit hohem Durchfluss und über große Entfernungen von entscheidender Bedeutung ist, da er den Energieverbrauch beim Pumpen effektiv reduziert.
• Breite Anwendbarkeit: Es kann verschiedene Medien verarbeiten, darunter sauberes Wasser, Abwasser, Dampf, Öl, Gase und Flüssigkeiten, die Schwebstoffe enthalten.
• Zuverlässige Selbstdichtung: Die reverse pressure of the medium increases the force pushing the disc onto the seat, thereby enhancing the sealing tightness—a characteristic known as automatische Dichtungsverstärkung .

IV. Installationsüberlegungen und Wasserschlagminderung

Bei technischen Anwendungen ist es wichtig, die Installationsanforderungen und potenziellen technischen Herausforderungen im Zusammenhang mit Rückschlagventilen zu berücksichtigen:

1. Einbauausrichtung: Traditionell Rückschlagventils in erster Linie darauf verlassen Schwerkraft Um das Schließen zu unterstützen, müssen sie normalerweise eingebaut werden horizontale Rohrleitungen . Wenn eine vertikale Installation unumgänglich ist, bietet sich eine besondere Konstruktion an federunterstützter Verschluss muss ausgewählt werden.
2. Wasserschlagrisiko: Das ist ein großes Anliegen. Wenn eine Pumpe plötzlich stoppt, kehrt sich der Durchfluss schnell um, wodurch die Scheibe schnell und heftig gegen den Sitz schlägt. Dieser Aufprall erzeugt eine starke, augenblickliche Druckwelle, die als „Wasserschlag“ bekannt ist.
3. Schadensbegrenzungstechniken: Um dem Risiko von Wasserschlägen entgegenzuwirken, werden häufig spezielle Konstruktionen für Hochgeschwindigkeitsleitungen oder Rohrleitungen mit großem Durchmesser verwendet:
   • Externer Hebel und Gegengewicht: Durch die Anpassung von Gewicht und Hebellänge können Schließgeschwindigkeit und Kraft der Scheibe präzise gesteuert und gedämpft werden.

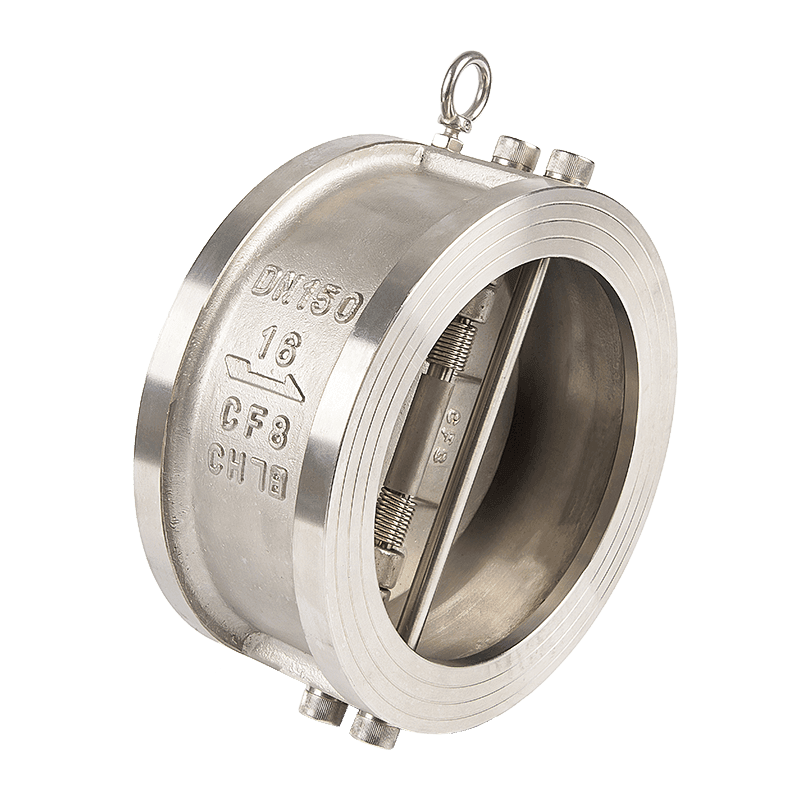

   • Design der Kippscheibe: Dieses Design verkürzt den Hub der Scheibe und ermöglicht so ein früheres und sanfteres Schließen, bevor die Flüssigkeit vollständig umkehrt.

Wir nutzen unser außergewöhnliches technologisches Know-how, Vatten Valve Group liefert innovative Ventillösungen und professionellen technischen Support für kritische Branchen wie Energie, Chemie, Wasseraufbereitung, Pharmazie und Lebensmittelverarbeitung. Wir engagieren uns für kontinuierliche Innovation und bieten unseren Kunden Produkte mit höchster Leistung, professionellen technischen Support und umfassende Lösungen zur Flüssigkeitskontrolle, damit sie komplexe Herausforderungen der industriellen Flüssigkeitskontrolle bewältigen können, insbesondere die Herausforderungen, die mit Hochdruck-Wasserschlägen in kritischen Infrastrukturen verbunden sind.
