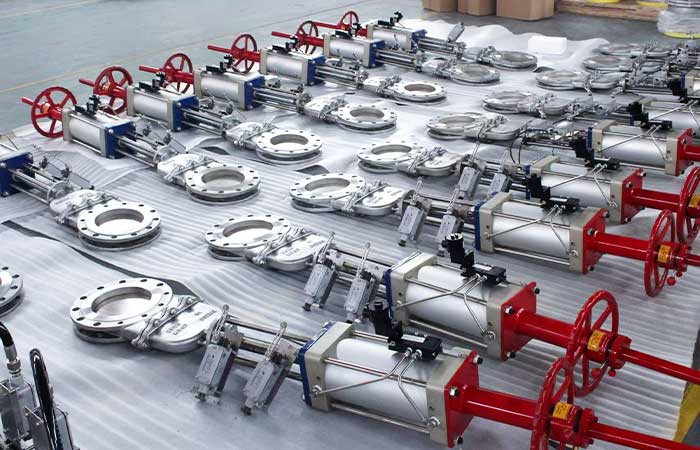

Elektrisches Wafermesser-Schieberventil

Ventilkörper

a) Das Messerschieberventil verfügt über eine integrierte Struktur mit einem ultradünnen Körper und einem Durchflusskanal mit voller Bohrung. Diese Konstruktion verringert das Risiko mittlerer Leckagen erheblich, minimiert Durchflussverluste, senkt die Kosten und erleichtert die Installation und Bedienung.

b) Der Boden des Ventilkörperkanals ist mit festen Führungsnasen zur Befestigung der Absperrplatte ausgestattet und ersetzt die herkömmliche Nutkonstruktion. Dadurch wird eine Ansammlung von Medium verhindert und ein Verklemmen beim Schließen des Ventils vermieden.

Torplatte

a) Die Unterseite der Torplatte weist ein messerförmiges Bogendesign auf, das eine starke Scherfähigkeit und eine hervorragende Dichtungsleistung während des Betriebs bietet. Es eignet sich besonders zur Kontrolle von Zellstoff und faserhaltigen Medien.

b) Die Ventilplatte verwendet punktgeführte PTFE-Stützen, wodurch die Reibung verringert und Schäden an der Ventilplatte verhindert werden.

c) Die Dicke der Torplatte kann entsprechend den tatsächlichen Rohrleitungsdruckanforderungen erhöht werden.

Ventilsitz

a) Das Ventil verfügt über eine austauschbare Sitzkonstruktion (nicht integrierte Abdichtung). Wenn die Dichtfläche abgenutzt ist, muss nur der Sitz ausgetauscht werden, was die Wartung vereinfacht, die Lebensdauer verlängert und die Gesamtbetriebskosten der Ausrüstung senkt.

b) Die austauschbare Sitzkonstruktion verwendet einen Sitzbezug, um den Sitz zu sichern und vorzuspannen. Wenn die Dichtleistung abnimmt, kann das Einstellen der Befestigungsschrauben des Sitzbezugs die Dichtwirkung verbessern.

Andere

a) Eine Doppellagerkonstruktion reduziert das Ventildrehmoment und macht das Öffnen und Schließen reibungsloser und einfacher.
